Cabos de Alumínio Protegidos
Cabos de Alumínio Protegidos Tripla Camada Semicondutora + XLPE + HDPE
Aplicação
Os cabos de alumínio protegidos de tripla camada são recomendados para redes aéreas compactas de 15, 25 e 35 kV, projetados para aplicações que exigem alta continuidade de serviço e desempenho confiável em áreas urbanas críticas, regiões rurais arborizadas, zonas costeiras e ambientes industriais sujeitos a alta salinidade ou atmosferas adversas.
Sua construção é composta por uma camada semicondutora para controle de campo elétrico, isolação em XLPE termofixo e cobertura externa em HDPE anti-tracking, garantindo resistência a raios UV, abrasão e intempéries, além de maior resistência ao trilhamento elétrico. Esses cabos permitem a substituição de condutores nus, reduzindo custos de manutenção e a frequência de podas.
Temperaturas máximas de operação
- Em regime permanente: 90 °C
- Em sobrecarga: 130 °C
- Em curto-circuito: 250 °C
Características construtivas
Condutor: alumínio 1350, encordoamento compactado classe 2; opção de bloqueio longitudinal d’água.
Camada semicondutora: composto termofixo de baixa resistividade (< 100 Ω·m).
Cobertura interna: XLPE termofixo (90 °C).
Cobertura externa: HDPE anti-tracking, resistente a UV e intempéries.
Classe de tensão
15 kV
25 kV
35 kV
Seções disponíveis
35 a 300 mm²
Normas de Referência
- ABNT NBR 11873 – Cabos cobertos com material polimérico para redes de distribuição aérea de energia elétrica (13,8 kV a 34,5 kV).
- IEC 60502-2 – Itens aplicáveis a ensaios elétricos e mecânicos.
- ASTM D2303 / IEC 60587 – Ensaios de resistência a tracking e erosão em polímeros.
Onde Utilizar
• Ideal para áreas urbanas arborizadas, onde não é possível ampliar o espaçamento entre fases. Proporciona maior confiabilidade à rede e reduz a necessidade de podas frequentes. Corredores urbanos congestionados; travessias onde não é viável aumentar espaçamento entre fases.
• Linhas de alimentação de obras, data centers ou subestações que não podem sofrer interrupção de energia.
• Regiões rurais ou com vegetação alta.
• Redes sujeitas a névoa salina e particulados higroscópicos.
• Portos, estaleiros e parques industriais com poluição severa (cimenteiras, siderúrgicas, químicas).
• Esforços dielétricos e melhorando a segurança do sistema.

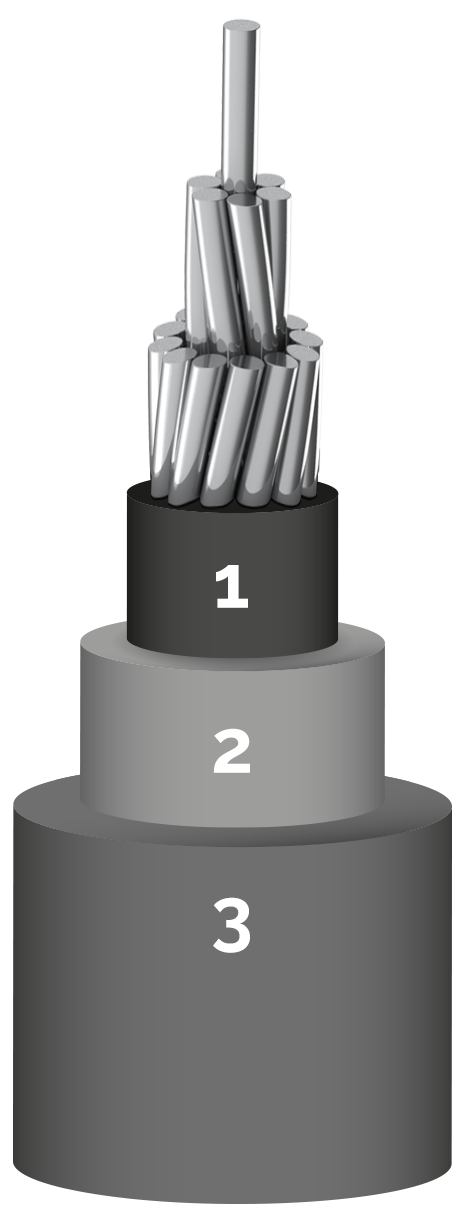

1. Camada semicondutora interna
Auxilia no controle do campo elétrico ao redor do condutor, reduzindo esforços dielétricos e aumentando a segurança do sistema.
2. Cobertura interna em XLPE (Polietileno Reticulado)
Material termofixo que garante excelente resistência térmica e elétrica, permitindo operação contínua a até 90 ºC e até 250 ºC em curto-circuito.
3. Cobertura externa anti-tracking (HDPE)
Camada de proteção contra trilhamento elétrico, radiação UV, abrasão mecânica e intempéries severas.
FORMAÇÃO TÍPICA
